仪表电缆
BS EN 50288-7 NF M 87-202 BS5308 PAS5308

仪表电缆

NF M 87-202 EGFA 法标仪表缆

应用

NF M 87-202 EGFA 法标仪表线缆适用于可能出现化学品的环境，用于传输测量和过程控制中的模拟或数字信号。

标准

NF M 87-202

UTE C 32-014

NF C 32-020

IEC 60332-1

IEC 60332-3-24

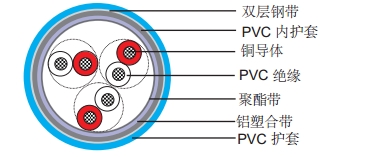

结构

导体	实心或绞合铜导体
绝缘	聚氯乙烯 （PVC）
粘合带	聚酯带
总屏蔽	铝塑合带
内护套	聚氯乙烯 (PVC)
铠装	双层钢带
外护套	聚氯乙烯 (PVC) (阻燃、防紫外线、防矿物油、防烃)
护套颜色	亮蓝色

线芯标识

颜色	白色	红色	蓝色	黄色
2 线组	X	X
3 线组	X	X	X
4 线组	X	X	X	X

白色的线芯上标注线对数或线组数

特点

额定电压：300/500V

操作温度：-40°C/+90°C

绝缘温度：MAX+50°C

最大电压：250V

测试电压：2000V

导体的最大直流电阻：

导体尺寸	Ohm/km at +20°C
1/0.80mm(0.50 sqmm)	37.50
7/0.40mm(0.88 sqmm)	21.40
7/0.53mm(1.50 sqmm)	12.50

导体电容(nf/km)：

0.5 sqmm ≤ 145

0.88 sqmm ≤ 160

1.50 sqmm ≤ 180

类型/编码：

系列 1	2 线组，3 线组，4 线组的数量 / 01 到 27
系列 2	2 线组(IP) ,3 线组 (IT) , 4 线组 (IQ)
系列 3	单芯截面积 05 (0.5mm2 ) , 09 (0.88 mm2 ) 或 15(1.5mm2 )
系列 4	总屏蔽(EG) 或者单屏蔽+总屏蔽(EI)
系列 5	防护等级：无铠装(SF),铠装(FA), 铅护套 + 铠装(PF)

电缆参数

NF M 87-202	芯数x 横截面积	导体截面积 mm2	外径(mm)		重量 (kg/km)?
			最小	最大
03 IP 05 EGFA	3X2X0.5	0.5	10.9	12.5	215
07 IP 05 EGFA	7X2X 0.5	0.5	13.6	15.6	320
12 IP 05 EGFA	12X2X 0.5	0.5	16.6	19.1	465
19 IP 05 EGFA	19X2X 0.5	0.5	20	22.9	640
27 IP 05 EGFA	27X2X 0.5	0.5	22.6	25.9	610
01 IQ 09 EGFA	1X4X0.88	0.88	10	11.4	195
01 IP 09 EGFA	1X2X0.88	0.88	9.1	10.5	160
03 IP 09 EGFA	3X2X0.88	0.88	13.5	15.5	310
07 IP 09 EGFA	7X2X0.88	0.88	17.2	19.7	475
12 IP 09 EGFA	12X2X0.88	0.88	21.3	24.4	720
19 IP 09 EGFA	19X2X0.88	0.88	25.7	29.4	1000
27 IP 09 EGFA	27X2X0.88	0.88	29.6	34	1300
07 IT 05 EGFA	7X3X0.50	0.5	15.1	17.3	405
12 IT 05 EGFA	12X3X0.50	0.5	18.4	21.1	580
01 IT 09 EGFA	1X3X0.88	0.88	9.4	10.8	175
07 IT 09 EGFA	7X3X0.88	0.88	19.2	22	625
12 IT 09 EGFA	12X3X0.88	0.88	23.7	27.1	955
01 IT 15 EGFA	1X3X1.50	1.5	10.5	12	220
